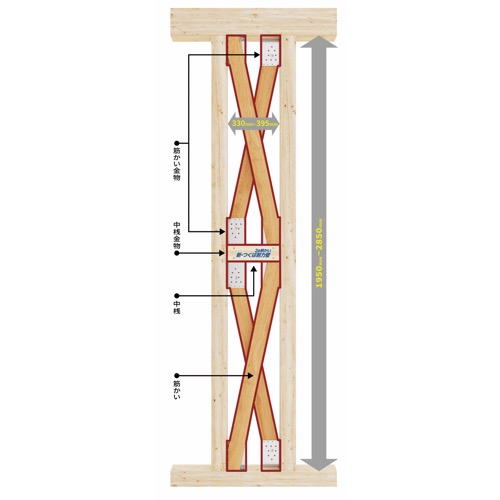

タナカ【新・つくば耐力壁　<X型>】TK300100<X型>105角用～他

• 用途

  筋かい仕様の狭小耐力壁

• 特徴

  筋かいのみで、相当壁倍率6.3倍～7.0倍の耐力を確保しています。
  構造用面材を張ることが難しい、室内壁への使用に最適です。
  横方向からの加力に対して左右の性能差が無く、状況に応じた反転設置が可能です。
  最大梁せい600mmに対応しています。
  ガレージの開口部などに使用する、ロングスパン梁に対応しやすくなっています。

• 注意

  見積・発注の際には、図面等が必要になりますので、一度お問合せください。
  設計方法につきましては、必ず「新・つくば耐力壁設計マニュアル」をご参照ください。
  床合板の上から設置する際は、床合板上端～横架材下端の寸法としてください。
  使用箇所ごとに加工済セット商品で納品します。
  構造用合板・MDF・パーティクルボードはお客様手配となります。
  壁下張面材および面材用くぎは商品セットに含まれません。別途ご用意いただく必要がございます。
  加工図面の承認後出荷まで10日程度かかります。

• カタログ掲載ページ

  総合カタログ25号 271P

•
