タナカ【新・つくば耐力壁　<K型>】TK100100<K型>105角用～他

• 用途

  450mm 幅の耐力壁が作れます。
  ※発注には打合せが必要になります。

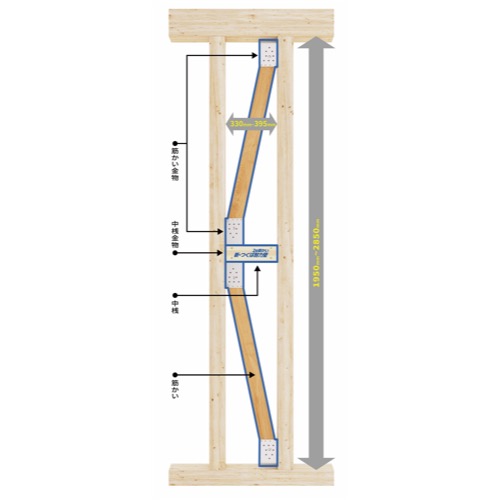

  2段筋かいとして使用できる、狭小耐力壁。

• 特徴

  筋かいのみで相当壁倍率4.1倍～5.0倍を確保。
  横方向からの加力に対して左右の性能差が無く、状況に応じた反転設置が可能です。
  構造用面材を張ることで、相当壁倍率を5.8倍～6.9倍まで向上
  構造用面材を張ることにより、相当壁倍率を5.8倍〜6.9倍まで向上させることができます。
  面材留め付け方法に“大壁1枚張り”が新たに加わりました。(従来は“大壁中桟上下2枚張り”のみ)
  面材留め付けくぎに“CN50”が新たに加わりました。(従来は“N50”のみ)
  従来450mmであった最大梁せいが600mmへ拡大しました。
  ガレージの開口部などに使用する、ロングスパン梁に対応しやすくなっています。
  105角・120角に対応します。

• 注意

  見積・発注の際には、図面等が必要になりますので、一度お問合せください。
  設計方法につきましては、必ず「新・つくば耐力壁設計マニュアル」をご参照ください。
  床合板の上から設置する際は、床合板上端～横架材下端の寸法としてください。
  使用箇所ごとに加工済セット商品で納品します。
  構造用合板・MDF・パーティクルボードはお客様手配となります。
  壁下張面材および面材用くぎは商品セットに含まれません。別途ご用意いただく必要がございます。
  加工図面の承認後出荷まで10日程度かかります。

• カタログ掲載ページ

  総合カタログ25号 271P

•
