アンカーボルトの埋込深さ、仕様書通りに確保していますか？

2024年10月17日

Ｚマーク品の25kN以上のホールダウン専用アンカーボルトの規定埋め込み寸法は深さ510㎜以上となるため、底盤コンクリート打設前に設置する必要があります。
今回は、底盤コンクリート打設後にも使用できるM16アンカーボルトをご紹介します。

アンカーボルトの役割

アンカーボルトは、建物(直接には土台)が風圧力や地震力を受けることによって基礎からずれたり、風圧力で持ち上げられたりしないよう、土台と基礎を緊結する重要な役目をもつものです。
アンカーボルトの埋込み深さ、位置、土台との接合は正確に施工することが大切です。

ホールダウン専用アンカーボルト

ホールダウン専用アンカーボルト（M16）は、ホールダウン金物の短期許容引張耐力以上とし、コンクリートへの埋込み長さを考慮して、施工手順を決定することがすることが重要です。

25KNを超え35.5KN以下の短期許容耐力を確保する場合、埋込深さ510㎜を確保する必要があります。

商品比較

Ｚマーク品より埋込み深さが浅くてすむ金物メーカー品のご案内

ホールダウンアンカーボルトはＺマーク品より埋込み深さが浅くてすむ金物メーカー品が多く存在します。
また、横筋を逃げてアンカーボルトを基礎の中心に設置しやすいクランクアンカーもあります。

弊社、取り扱いの金物メーカー品のアンカーボルトをご紹介します。

埋込長さ200㎜以上

商品詳細

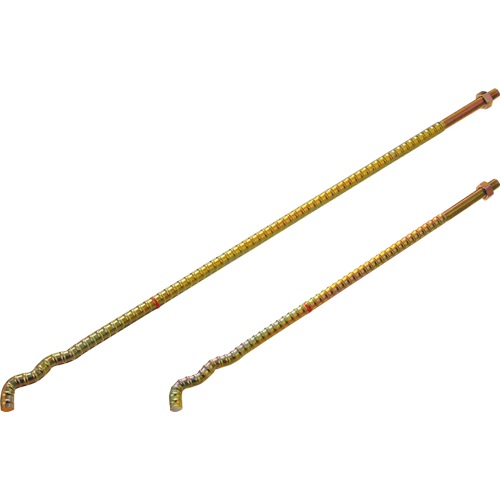

●タナカ【異形Sアンカーボルト】
●タナカ【オメガアンカーボルト】
●タナカ【オメガクランクアンカーボルト】

埋込深さ240㎜以上

商品詳細
●BXカネシン【コルトアンカーボルト】

埋込深さ280㎜以上

商品詳細
●BXカネシン【ショートクランクアンカーボルト】
●カナイ【フィストアンカーボルト】

また、仕様書にはアンカーボルトの埋込長さに加え、位置を正確に施工することが大切であると指導されているため、補助部材のご利用がおすすめです。

鉄筋固定タイプ

商品詳細
●ティ・カトウ【グリッパー(アンカーボルト支持器具)】
●タナカ【アンカーホルダー】

商品詳細
●エヌエスピー【アンカーキャッチャー】

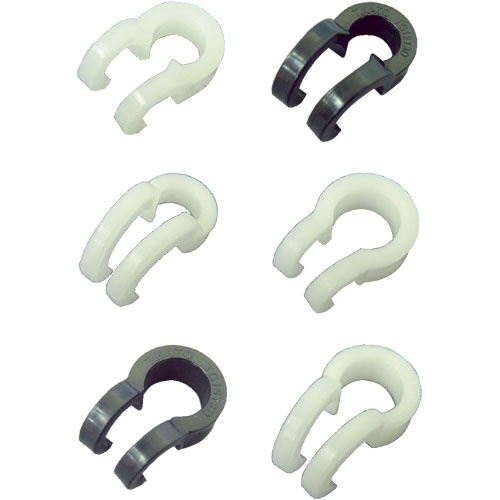

●BXカネシン【SDクリップ】

型枠・セパ固定タイプ

商品詳細
●カナイ【アンカーヘルプS】
●カナイ【アンカーフィット】
●タナカ【M式アンカーセパ】

商品詳細
●エヌエスピー【片止めアンカープレート】
●エヌエスピー【片止めアンカープレートM12・16用0-65DN】
●エヌエスピー【片止めアンカープレート コーナー用】

匠の一冊ではその他にも様々な種類のアンカーボルト、アンカー・鉄筋結束を扱っています。
▶構造金物/アンカーボルト
▶構造金物
▶基礎関連/アンカー・鉄筋結束
▶基礎関連
