ホールダウン金物の施工一覧

ホールダウン金物の施工～金物の向き～正しい取付け方6-8-○

ホールダウン金物の施工～金物の向き～正しい取付け方6-8-○

2015/8/25 ホールダウン金物の施工

上下階の柱を引寄せる場合、ホールダウン金物は横架材に密着させないように取付けます。

続きを読む

ホールダウン金物の施工～金物の向き～誤った取付け方6-8-×

ホールダウン金物の施工～金物の向き～誤った取付け方6-8-×

2015/8/25 ホールダウン金物の施工

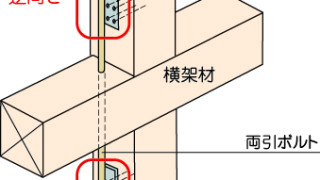

ホールダウン金物が柱頭・柱脚で向きが上下逆になっています。規定の性能が得られません。金物の向き、配置は正確ですか

続きを読む

ホールダウン金物の施工～2個づかい～望ましい取付け方6-7-○

ホールダウン金物の施工～2個づかい～望ましい取付け方6-7-○

2015/8/25 ホールダウン金物の施工

高耐力のホールダウン金物を使用すれば、柱の断面欠損が少なくて済みます。ただし、アンカーボルトの埋め込み長さを算出し、ホールダ...

続きを読む

ホールダウン金物の施工～2個づかい～旧来の施工方法6-7-△

ホールダウン金物の施工～2個づかい～旧来の施工方法6-7-△

2015/8/25 ホールダウン金物の施工

告示1460号第2号（ぬ）に該当した納まりですが、ボルトによる柱への断面欠損が心配されます。材への負担を考慮していますか

続きを読む

ホールダウン金物の施工～筋かい金物との干渉～対応方法6-6-○

ホールダウン金物の施工～筋かい金物との干渉～対応方法6-6-○

2015/8/25 ホールダウン金物の施工

図のように長ナットを用いてボルトをつなぎ干渉しない位置でホールダウン金物を緊結します。

続きを読む

ホールダウン金物の施工～筋かい金物との干渉～誤った取付け方6-6-×

ホールダウン金物の施工～筋かい金物との干渉～誤った取付け方6-6-×

2015/8/25 ホールダウン金物の施工

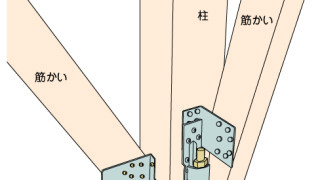

筋かい金物とホールダウン金物が干渉してビスの打ち込み不足があります。金物が集中する箇所の詳細納まり図を用意していますか

続きを読む

ホールダウン金物の施工～無理な納まり～対応方法6-5-○

ホールダウン金物の施工～無理な納まり～対応方法6-5-○

2015/8/25 ホールダウン金物の施工

受け材をCN 釘またはN 釘で柱に抱かせてホールダウン金物を取付けます。釘の長さは受け材の厚さ寸法プラス45㎜以上とします。...

続きを読む

ホールダウン金物の施工～無理な納まり～誤った取付け方6-5-×

ホールダウン金物の施工～無理な納まり～誤った取付け方6-5-×

2015/8/25 ホールダウン金物の施工

座付ボルトの座金部分が柱と干渉してホールダウン金物に曲げて堅結しています。規定の耐力が期待できない無理な納まりになってい...

続きを読む

ホールダウン金物の施工～15ｋN用の納まり～正しい取付け方6-4-○

ホールダウン金物の施工～15ｋN用の納まり～正しい取付け方6-4-○

2015/8/25 ホールダウン金物の施工

アンカーボルトA60・A70を使用し基礎へ直接施工します。埋込み代は360㎜以上確保すること。

続きを読む

ホールダウン金物の施工～15ｋN用の納まり～誤った取付け方6-4-×

ホールダウン金物の施工～15ｋN用の納まり～誤った取付け方6-4-×

2015/8/25 ホールダウン金物の施工

15kN 用のホールダウン金物を座付ボルトを使い土台緊結としている。告示ではホールダウン金物の土台緊結を10kN までとし...

続きを読む
